Szczegóły Produktu:
Zapłata:
|
| Rozmiar tabeli: | 1000*550mm | Obróbka: | Obróbka części |
|---|---|---|---|
| Prędkość obrotowa: | 10000/12000/15000 obr/min | Przesuw osi X/Y/Z: | 800/540/540 mm |
| Typ trójosiowy: | Prowadnica liniowa | Odległość między wrzecionem a stołem roboczym: | 140-690mm |
| Szybka prędkość ruchu w trzech osiach: | 48/48/48m/min | Posuw cięcia: | 15m/min |
Charakterystyka produkcji:
1. Popraw jego strukturę zgodnie z analizą sił: poszerzenie obudowy wrzeciona i liniowej powierzchni montażowej prowadnicy kolumny, oś Z zwiększona do 6 prowadnic, podstawa i kolumna o specjalnej konstrukcji o dużej rozpiętości, całkowicie zwiększając sztywność maszyny.
2. Optymalizacja projektu rurociągu olejowego, zawór elektromagnetyczny, pompa olejowa i inne scentralizowane projektowanie wizualne.Klienci mogą je wszystkie zobaczyć jednocześnie przez przezroczyste okno.Sprawdź wszystko szybko za jednym razem, jeśli coś jest nie tak.
3. Wyposażony w system płukania wiórów o wysokim przepływie, wielofiltrową strukturę zbiornika na wodę, spełnia wymagania dotyczące dużej szybkości usuwania wiórów.Ograniczona awaria spowodowana zablokowaniem pompy.
4. Z charakterystyką wysokiej prędkości podawania, wysokiej prędkości obrotowej przetwarzania.

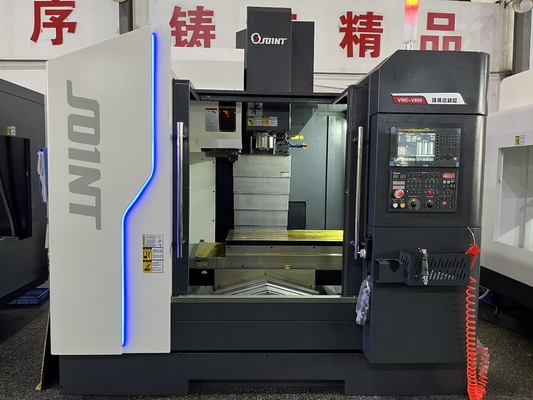

Dlaczego projektujemy VMC-V855
1.Po pierwsze, sztywność jest znacznie zwiększona.Niektóre modele V855, V856 na rynku, czyli sztywność jest zwiększona, po prostu poszerzono podstawę, sztywność jest poprawiona, ale nie bardzo, bo z analizy sił największą siłą jest skrzynia i kolumna wrzeciona, a na końcu prowadzić do końca siedzenia.Tak więc nasz V855 jest zgodnie z analizą siły i poprawą konstrukcji skrzynki wrzeciona (patrz wideo) na kadłubie poszerzony, a słupek jest skrócony, poszerzenie powierzchni montażowej szyny słupkowej, oś Z zwiększona do 6 suwaków, kolumna na obu boki poszerzenia, zwiększ wsporniki biblioteki noży, po obu stronach wagi, przyjęto konstrukcję precyzyjnej maszyny formującej V85P, podstawa również poszerzona, Sztywność maszyny została zwiększona na całej powierzchni.Struktura V855 może wytrzymać bezwładność generowaną przez przyspieszoną prędkość obróbki, w szybkim posuwie obrabiarki, ogólna charakterystyka odpowiedzi dynamicznej jest wyższa, w porównaniu do modelu V85, prędkość skrawania można przyspieszyć, efekt cięcia będzie lepszy, ale może również z łatwością przetwarzać części stalowe.Teraz używamy frezu A ф 16, obróbka stali 45, prędkość posuwu 3500, prędkość 4000, głębokość drutu 50, obrabiarka bez wibracji, bardzo gładka, nie ma dźwięku wibracji.Zobaczmy efekt przetwarzania, linie noża są schludne, gładkie i jasne.
2. We współpracy z firmą Fanuc opracowaliśmy niezależną pojedynczą stronę wyświetlającą funkcje alarmowe i konserwacyjne pomp olejowych i obrabiarek do tankowania.Możesz działać na jednej stronie, klikając bezpośrednio, bez przełączania się na różne strony, co przyspiesza wydajność działania użytkowników.
3.W systemie jest 10 parametrów klasy.Użytkownicy mogą wybierać różne gatunki zgodnie z własnymi wymaganiami przetwarzaniado Get różne efekty przetwarzania.Flub np. obróbka zgrubna, wybóringpoziom10, może osiągnąć wysoką wydajność przetwarzania.Kiedy tyustpotrzebujesz niskiego wykończenia, możesz wybrać poziom5, prędkość przetwarzania będzie wolniejsza dla wysokichwykończeniowyprzetwarzanie.Założyliśmy również profesjonalny moduł do przechowywania pakietówdla tej maszynydo tego.Jeśli klienci mają specjalne i regularne wymagania dotyczące przetwarzania, jego dostosowane parametry mogą być przechowywane w module, a następnie następnym razem klienci mogą bezpośrednio korzystać z tego modułu podczas przetwarzania podobnych części, bez konieczności ponownej regulacji.Ten moduł pamięci to nasza unikalna technologia.Podobne produkty dostępne obecnie na rynku nie posiadają tej technologiiw Chinach.
Specyfikacja:
| Model | V855 | |||
| Podróż | Przesuw osi X | mm | 800 | |
| Przesuw osi Y | mm | 540 | ||
| Przesuw osi Z | mm | 540 | ||
| Odległość między wrzecionem a stołem | mm | 140-690 | ||
| Odległość między wrzecionem a kolumną | mm | 590 | ||
| Stół | Rozmiar | mm | 1000*500 | |
| Obciążenie | kg | 500 | ||
| Rozmiar gniazda T | mm | 3-18-130 | ||
| Wrzeciono | Stożek | BT40 | ||
| Średnica raty | mm | Φ150 | ||
| Prędkość obrotowa | obr/min | Pas 50-10000/Bezpośredni 12000/15000 | ||
| Trzy osie | Moment wyjściowy silnika osi X, Y | NM | 13,7/11 | |
| Moment wyjściowy silnika osi Z | NM | 22.5/20 | ||
| Szybkość silnika osi X, Y | KW | 2,0/1,8 | ||
| Szybkość silnika osi Z | KW | 3/3 | ||
| Posuw cięcia | m/min | 15 | ||
| Szybkie podawanie | m/min | 48/48/48 | ||
| Typ ramienia Magazyn narzędzi | Pojemność narzędzia | T | 24 | |
| Maksymalna średnica/długość/waga narzędzia | mm/mm/kg | 80/200/8 | ||
| Maksymalna średnica narzędzia (bez narzędzia) | mm | 150 | ||
| Czas wymiany narzędzia (TT) | s | 2,8 | ||
| Precyzja | Dokładność pozycjonowania (X/Y/Z) | mm | 0,006/0,006/0,006 | |
| Powtórz dokładność pozycjonowania (X/Y/Z) | mm | 0,005/0,005/0,005 | ||
| Inny | Wymiar | mm | 2450*2535*2660 | |
| Moc znamionowa | KVA | 15 | ||
| Waga | kg | 5200 | ||
|
Standardowe akcesoria: 1. System sterowników Mitsubishi/Fanuc |
Akcesoria opcjonalne: 1. Przenośnik ślimakowy |
Przemysł aplikacji:
Przegląd:
Pakiet:
1. Nasza drewniana paleta (drewniana skrzynka) poddałaby się fumigacji i może uzyskać certyfikat fumigacji.
2. Nasz pakiet będzie bardzo ostrożny dla części, akcesoriów do maszyny.
Do pakowania każdej części, akcesoriów, które trzeba usunąć z maszyny, użyjemy perłowej bawełny i przezroczystej folii.
I zanotuj je.
