Szczegóły Produktu:
Zapłata:
|
Rozmiar tabeli: | 1100 * 500 mm | Przesuw osi X / Y / Z: | 1000 * 500 * 330 mm |
---|---|---|---|
Prędkość obrotowa wrzeciona: | 20000 obr./min | Stożek wrzeciona: | BT30 |
Silnik wrzeciona: | 3,7 kW | Max posuw cięcia: | 12 m / min |
Wymiar: | 2530 * 1930 * 2250 mm | Waga netto: | 3500kg |
High Light: | centrum gwintowania cnc,centrum wiercenia i gwintowania |

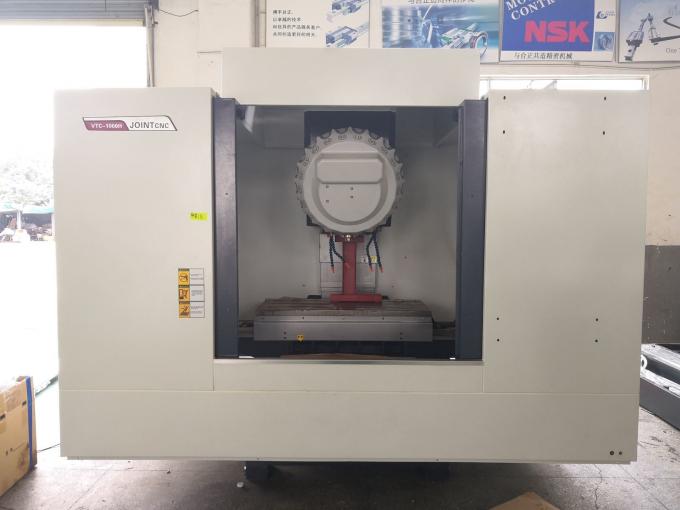

VTC-1000 20000RPM 3-osiowa automatyczna wiertarka i gwintownik 1100 * 500 mm Rozmiar stołu
Model | VTC-1000 |
Rozmiar tabeli | 1100 * 500 mm |
Przesuw osi X / Y / Z | 1000 * 500 * 330 mm |
Szybki posuw w osi X / Y / Z | 48/48/48 m / min |
Max. cięcie paszy | 12 m / min |
stół roboczy rowek T (Nr-Rozmiar * podziałka) | 3-14 * 125 |
Odległość między wrzecionem a kulą | 550 mm |
Odległość między tabelą odpowiedzi wrzeciona | 155–480 mm |
Prędkość obrotowa wrzeciona | 12000 obr./min |
Stożek wrzeciona | BT30 wrzeciono z krótkim noskiem |
Silnik wrzeciona | 3,7 kW |
Typ ATC | 16 narzędzi ATC |
Max. długość / maks. waga narzędzia | 200 mm / 3 kg |
Silnik wrzeciona | 3,7 kW |
Śruba kulowa osi X / Y / Z | 3216/3216/3216 |
Prowadnica liniowa osi X / Y / Z | 35/35/35 |
Wymiar | 2530 * 1930 * 2250 |
Waga netto | 3500 kg |
Maksymalne obciążenie stołu | 400 kg |
1. System sterowania Fanuc MF (5) Wrzeciono 2.20000 obr./min
3. Pełna zamknięta pokrywa 4. System pozycjonowania enkodera wrzeciona
5. Trójosiowy wewnętrzny układ sprzężenia enkodera. 6. System automatycznego smarowania
7. Układ pneumatyczny. 8. Interfejs RS 232
9. Jednostka obsługi 10. Oświetlenie robocze
11. Narzędzie i skrzynka narzędziowa 12. Magazyn narzędzi 16T
13. Wymiennik ciepła
1. System sterownika Mitsubishi M80B 2. Chłodziwo oleju wrzeciona
3. Automatyczny przenośnik łańcuchowy 4. Magazyn narzędzi 21T
