Szczegóły Produktu:
Zapłata:
|
| Rozmiar stołu do gotowania: | 550*1000 | Prędkość silnika wrzeciona: | 7,5 kW |
|---|---|---|---|
| Przesuw osi X / Y / Z: | 8010/550/550 | Gniazdo T.: | 5-18*130 |
| Dokładność pozycjonowania: | 0,006 mm/m² | Stożek wrzeciona: | Wrzeciono z krótkim nosem BT40-150 |
| High Light: | 1000 * 550 stołowa pionowa maszyna CNC,pionowa maszyna CNC RS232,małe pionowe centrum obróbkowe 15KVA |
||
Wstęp:

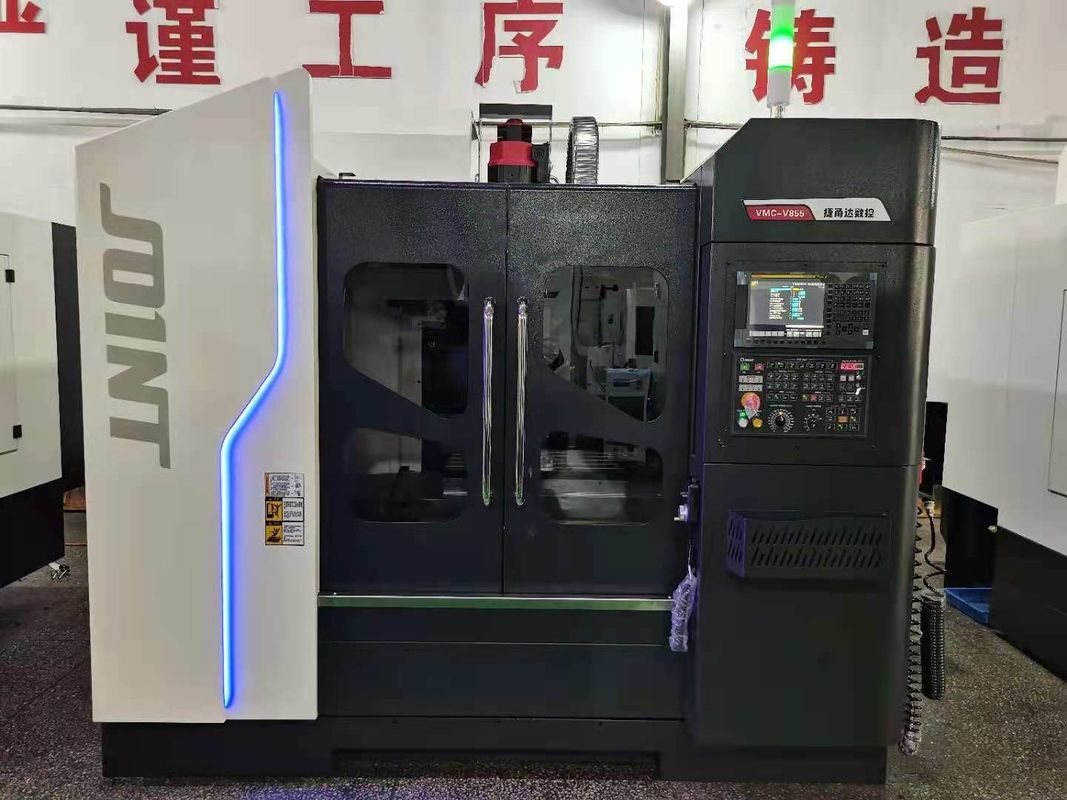

1.V855 został zmodernizowany w oparciu o V855, który charakteryzuje się wyższą sztywnością i precyzją, co pozwala na obróbkę nie tylko części, ale również formy.
2. VMC-V855 charakteryzuje się dużą prędkością posuwu i dużą prędkością obrotową, dzięki czemu nadaje się do części wsadowych z wieloma narzędziami, skomplikowanym przetwarzaniem i wieloma procesami.Głównie szafy przetwarzające, złożone zakrzywione powierzchnie, części heteroseksualne, dyski, tuleje, części płytowe itp. Są szeroko stosowane w elektronice, maszynach i motoryzacji, automatyce, medycynie, obronie narodowej i innych dziedzinach.
Zalety po aktualizacji:
1. Jego kolumna przyjmuje wzmocnienie, co poprawia sztywność maszyny.
2. Rozmiar stołu roboczego został powiększony do 1000*550mm
3. Przesuw osi Y i osi Z zwiększony do 540 mm
4. Wrzeciono przyjmuje wzmocnienie, którego średnica wzrasta do φ150
5. Ballscrew zmienia się z 3616 na 4016
6. Oś YZ to prowadnica liniowa z 45 rolkami kulkowymi, a szyna osi Z ma 6 suwaków.
7. Magazyn narzędzi jest podparty kolumną zamiast bocznego zawieszenia, co zmniejsza odkształcenie kolumny.
8. Tajwańska osłona marki, sprzęgło R+W w Niemczech.
Specyfikacja:
| Model | V855 | |||
| Podróż | Przesuw osi X | mm | 800 | |
| Przesuw osi Y | mm | 540 | ||
| Przesuw osi Z | mm | 540 | ||
| Odległość między wrzecionem a stołem | mm | 140-690 | ||
| Odległość między wrzecionem a kolumną | mm | 590 | ||
| Tabela | Rozmiar | mm | 1000*500 | |
| Obciążenie | kg | 500 | ||
| Rozmiar gniazda T | mm | 3-18-130 | ||
| Wrzeciono | Stożek | BT40 | ||
| Średnica raty | mm | Φ150 | ||
| Prędkość obrotowa | obr/min | Pas 50-10000/Bezpośredni 12000/15000 | ||
| Trzy osie | Moment wyjściowy silnika osi X, Y | NM | 13,7/11 | |
| Moment wyjściowy silnika osi Z | NM | 22.5/20 | ||
| Szybkość silnika osi X, Y | KW | 2,0/1,8 | ||
| Szybkość silnika osi Z | KW | 3/3 | ||
| Posuw cięcia | m/min | 15 | ||
| Szybkie podawanie | m/min | 48/48/48 | ||
| Typ ramienia Magazyn narzędzi | Pojemność narzędzia | T | 24 | |
| Maksymalna średnica/długość/waga narzędzia | mm/mm/kg | 80/200/8 | ||
| Maksymalna średnica narzędzia (bez narzędzia) | mm | 150 | ||
| Czas wymiany narzędzia (TT) | s | 2,8 | ||
| Precyzja | Dokładność pozycjonowania (X/Y/Z) | mm | 0,006/0,006/0,006 | |
| Powtórz dokładność pozycjonowania (X/Y/Z) | mm | 0,005/0,005/0,005 | ||
| Inne | Wymiar | mm | 2450*2535*2660 | |
| Moc znamionowa | KVA | 15 | ||
| Waga | kg | 5200 | ||
|
Standardowe akcesoria: 1. System sterowników Mitsubishi/Fanuc |
Akcesoria opcjonalne: 1. Przenośnik ślimakowy |
Przemysł aplikacji:
Przegląd:
Pakiet:
1. Nasza drewniana paleta (drewniana skrzynka) poddałaby się fumigacji i może uzyskać certyfikat fumigacji.
2. Nasz pakiet będzie bardzo ostrożny dla części, akcesoriów do maszyny.
Do pakowania każdej części, akcesoriów, które trzeba usunąć z maszyny, użyjemy perłowej bawełny i przezroczystej folii.
I zanotuj je.
