| Rozmiar stołu roboczego: | 1000*550mm | Przesuw osi X/Y/Z: | 800/540/550mm |
|---|---|---|---|
| Odległość od wrzeciona i stołu: | 95-645mm | Odległość między środkiem wrzeciona a kolumną: | 570mm |
| Prędkość obrotowa wrzeciona: | 1000/12000/18000 obr/min | silnik wrzeciona: | 7,5 kW |
| Szyna trzyosiowa: | Prowadnica rolkowa liniowa | Stożek/średnica wrzeciona: | BT40-140/BT40-150/HSKA63-150 |
Wstęp:

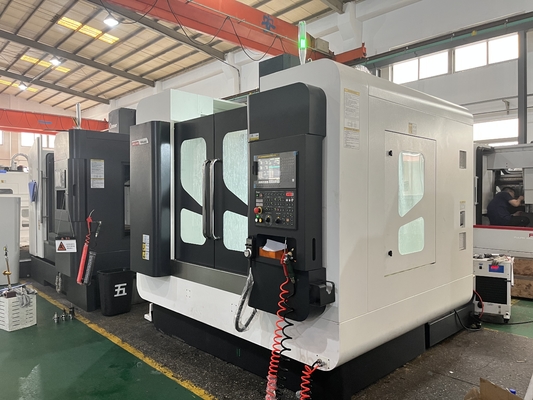

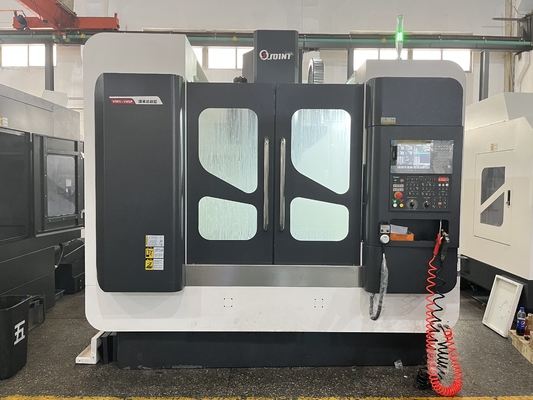

VMC-V85P to nasz NAJLEPSZY model, odpowiedni do obróbki form i części o DUŻEJ PRĘDKOŚCI I WYSOKIEJ PRECYZJI.Jego zoptymalizowana konstrukcja kadłuba jest bardziej korzystna pod względem wydajności obróbki części oraz dokładności i czystości obróbki krzywych formy.Może być szeroko stosowany w produktach 3C, autoautomatycznych specjalnych częściach samolotów, elektronice, maszynach, motoryzacji, procesji medycznej i innych dziedzinach precyzyjnego przetwarzania produktów
Charakterystyka produktu:
1.Za pomocąoprogramowanie do analizy elementów skończonych,oraztechnologia wykrywania drgańaby wielokrotnie testować swoją konstrukcję kadłuba, demonstrując, że V85P ma wysoką stabilność, odporność na odkształcenia, zapewnia sztywność całej maszyny i odporność na wibracje podczas obróbki z dużą prędkością.
2.Bardzo szeroka podstawa, oś X jest o 0,39 m szersza niż V85, co poprawia stabilność stopnia i płynność ruchu maszyny.
3. Trzy osie przyjmują liniową prowadnicę rolkową o wysokim obciążeniu i wysokiej sztywności,Szerokość osi X/Y/Z wynosi 45 mm, optymalizuje wydajność cięcia maszyny.
4. Brak przeciwwagi młotkowej, oś Z zwiększa szybkość silnika, aby poprawić reakcję osi Z.
5.Kolumna duża spam(260 mm szerszy niż V85), dodano prawą i lewą pionową orientację w projekcie platformy.Magazyn narzędzi montowany jest poziomo na lewej platformie, unikając deformacji kolumny spowodowanej bocznym montażem magazynu narzędzi.Kolumna przyjmuje konstrukcję w jodełkę o dużej rozpiętości i strukturę ścięgnistą endolumen, w celu zaspokojenia wysokiej prędkości ruchu części osi Z i wymogu sztywności obrotowej wrzeciona o dużej prędkości, dzięki czemu zapewnienie ogólnego współczynnika odkształcenia kolumny i wibracji obrabiarki zostanie zredukowane do minimum.
6.Wzmocniona konstrukcja skrzynki wrzeciona, zmniejszyć wibracje, gdy wrzeciono obraca się z dużą prędkością i poprawić wydajność skrawania maszyny.
7.Skok śruby kulowej V85P wynosi 10, mniejsza partia niż inne dzięki zmniejszeniu szczeliny śruby kulowej w celu zwiększenia dokładności przetwarzania.
Produkty Kadłub:
Super szeroka podstawa
Rolkowa szyna liniowa o wysokiej sztywności
Wzmocniona kolumna wrzeciona o dużej rozpiętości
Konstrukcja bez nadwagi młotka
Standardowe akcesoria:
| 1. System sterownika Mitsubishi/Fanuc z funkcją AICC2 2. Całkowicie zamknięta pokrywa 3. Układ pneumatyczny 4. System smarowania Anto 5. Układ chłodzenia przedmiotu obrabianego 6. Wymiana ciepła 7. Wiatrówka 8. Pistolet na wodę 9. Chłodziwo oleju wrzeciona 10 Obróbka tylna 11. Pokrętło ręczne 12. Interfejs RS232 13. Alarmujące światło 14. Światło robocze 15. Przewodnik po okładce 16. Dokumenty techniczne 17. Instrukcja obsługi 18. Przenośnik wiórów typu łańcuchowego 19. Chłodnica oleju wrzeciona 20. Wymiennik ciepła 21. Magazyn narzędzi 24T |
Akcesoria opcjonalne: 2. 5 osi |
