Duże frezarki bramowe BTMC-2204 0,01 mm Dokładność pozycjonowania Długa żywotność

Chiny Duże frezarki bramowe BTMC-2204 0,01 mm Dokładność pozycjonowania Długa żywotność dostawca
Duże frezarki bramowe BTMC-2204 0,01 mm Dokładność pozycjonowania Długa żywotność dostawca Duże frezarki bramowe BTMC-2204 0,01 mm Dokładność pozycjonowania Długa żywotność dostawca

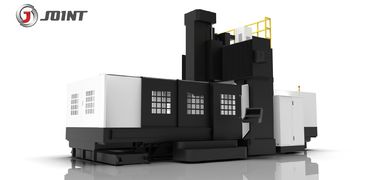

Duży Obraz :  Duże frezarki bramowe BTMC-2204 0,01 mm Dokładność pozycjonowania Długa żywotność

Szczegóły Produktu:

Miejsce pochodzenia: CHINY
Nazwa handlowa: JOINT
Orzecznictwo: ISO 9001:2015
Numer modelu: BTMC-2204

Zapłata:

Minimalne zamówienie: 1 zestaw
Cena: NEGOTIATION
Szczegóły pakowania: DREWNIANE PALETY / DREWNIANA OBUDOWA
Czas dostawy: Negocjacji
Zasady płatności: L/c, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: 1000 ZESTAWÓW / ROK
Contact Now
Szczegółowy opis produktu
Nazwa: Centrum maszynowe z podwójną kolumną typu bramowego Nazwa modelu: BTMC-2204
Stół: 4000 * 1800 mm Przesuw osi X / Y / Z: 4000/2200/1000 mm
Szerokość suwnicy: 2200 mm Stożek wrzeciona: BT50
Prędkość obrotowa: 6000 obr./min Silnik wrzeciona: 22kW

Suwnica dwukolumnowa centrum frezarskie CNC BTMC-2204

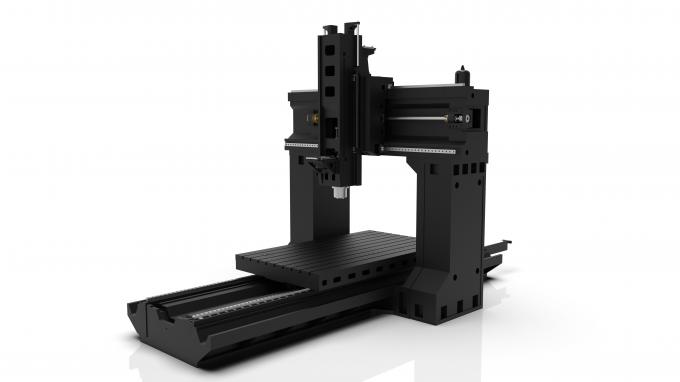

To portalowe centrum obróbkowe składa się głównie z części śruby wrzecionowej

układ smarowania, układ chłodzenia, panel sterowania numerycznego i

elektroniczny system kontroli. Jest stosowany głównie w przemyśle ciężkim, takim jak samoloty,

samochody, statki i inne gałęzie przemysłu ciężkiego. Przetwarza głównie duże i złożone

detale, takie jak belki lotnicze, ramy i niektóre części dużych maszyn. W

słowem, centrum obróbcze longmen to duża obrabiarka przeznaczona do przetwarzania

duże skomplikowane części, odpowiednie dla różnych gałęzi przemysłu, zwłaszcza dużych części.

1. Przewodnik:

Oś XY przyjmuje liniowy tor ślizgowy i kulkę o wysokiej precyzji, wysokiej prędkości i dużym obciążeniu

śruba w celu zapewnienia dynamicznej dokładności i trwałości. Oś Z jest wykonana z hartowanego

tor ślizgowy.

2. Wrzeciono:

Skrzyniowa konstrukcja głowicy wrzeciona, wewnętrzne wzmocnienie, z wykorzystaniem japońskiej ultra-precyzji klasy NSK P4

łożysko kulkowe skośne i konstrukcja wspornika o dużej rozpiętości. o aby wrzeciono wytrzymało silny promieniowy ruch

i nacisk osiowy, wyeliminuj wibracje pod dużym obciążeniem skrawającym.

3. Części przekładni:

Importowane precyzyjne łożysko i tajwańska precyzyjna śruba kulowa. Montaż śruby kulowej

przyjmuje technologię wstępnego rysowania, która może nie tylko poprawić sztywność przekładni

części, ale także eliminują wydłużenie śruby kulowej spowodowane efektem naprężenia termicznego podczas

wzrost temperatury podczas pracy śruby kulowej.

4. magazyn narzędzi:

Tajwańska automatyczna zmieniarka dysków typu DETA.


Wymiana narzędzia ramienia mechanicznego, zmiana narzędzia punkt-punkt tylko 1,9 sekundy

5. korpus maszyny:

Korpus maszyny przyjmuje żeliwo stopowe z wtórnym odpuszczaniem, aby zapewnić stabilność i

niezawodność ciała i skutecznie zapobiegają deformacji ciała.

6. Agregat chłodzący wrzeciono:

Importowana chłodnica oleju wrzeciona, poprawia żywotność łożyska i zmniejsza uderzenie

deformacji termicznej wrzeciona na dokładność obróbki.

Model BTMC-2204
Rozmiar tabeli 4000 * 1800 mm
Podróż X / Y / Z 4000 * 2200 * 1000 mm
Odległość między głowicą narzędzia a stołem 250-1250 mm
Gniazdo stołu roboczego Y (rozmiar NO * podziałka) 9–22 * 180 mm
Szerokość suwnicy 2200 mm
Prędkość obrotowa wrzeciona 6000 rpm / min
Stożek wrzeciona BT50
Silnik wrzeciona 22 kW
Rozmiar śruby kulowej osi X / Y / Z 8016/6130/5010
Sposób prowadzenia osi X / Y 55/55
Oś X / Y / Z Szybki posuw 8/10/12 m / min
Dokładność pozycjonowania 0,01 mm
Oś X / Y / Z Posuw cięcia 8 m / min
Wymiar 10600 * 4300 * 5100 mm
Waga netto 39000 kg
Maksymalne obciążenie stołu 10000 kg

1) System sterowania Fanuc-OI MF (5) z silnikiem i napędem 9) Automatyczny układ smarowania
2) 8000RPM / 15KW / BT50 Tajwański typ paska wrzeciona 10) Wymiana ciepła
3) Oś X / Y jest liniowo liniowa, oś Z jest prostopadła 11) Lampka ostrzegawcza
4) Obszar roboczy 4000 * 1800 mm 12) Narzędzie i skrzynka narzędzi
5) Przenośnik wiórów ślimakowych 13) Oświetlenie robocze
6) Układ pneumatyczny 14) Interfejs RS232
7) Układ chłodzący obrabiany przedmiot 15) Instrukcja obsługi
8) Agregat chłodniczy oleju wrzeciona

CM80120 szybka grawerka i frezarka do stali nierdzewnej.jpgCM80120 szybka grawerka i frezarka do stali nierdzewnej.jpg3-osiowa aluminiowa grawerka i frezarka CNC z tajwanowym systemem sterowania.jpg

Producent maszyn precyzyjnych od 1995 roku.

Twój niezawodny ekspert od wyposażenia do formowania i obróbki!

CM80120 szybka maszyna do grawerowania i frezowania stali nierdzewnej

CM80120 szybka maszyna do grawerowania i frezowania stali nierdzewnej

CM80120 szybka maszyna do grawerowania i frezowania stali nierdzewnej

Pytanie 1 Jak mogę uzyskać ofertę?
O. Zostaw nam masaż z wymaganiami dotyczącymi zakupu, a my odpowiemy Tobie JAK NAJSZYBCIEJ. I możesz skontaktować się z nami bezpośrednio przez Trade Managera lub telefon.

Q2 Czy możesz dostarczyć spersonalizowaną maszynę lub SPM (maszyna specjalnego przeznaczenia)?

A. Tak, zapewniamy inteligentne rozwiązania dla naszego klienta, w celu zwiększenia wydajności.

Pytanie 3 Czy możesz zapewnić szkolenie w zakresie obsługi maszyn CNC?

A. Tak, dostępne jest bezpłatne szkolenie w naszej fabryce.

Pytanie 4 Co powiesz na swoją cenę?

Odp .: Podaj mi szczegóły, czego potrzebujesz, a otrzymasz najlepszą cenę w Chinach. Cena wynosi

konkurencyjny na całym świecie.

Pytanie 5 Jakie są warunki gwarancji?
A. Dostarczymy zamiennik części, które okażą się wadliwe przez okres 12 miesięcy,

począwszy od daty konosamentu maszyny. Rozszerzona gwarancja jest dostępna w momencie zakupu. Aby uzyskać szczegółowe informacje, skontaktuj się ze swoim wspólnym przedstawicielem handlowym.
